产品介绍：

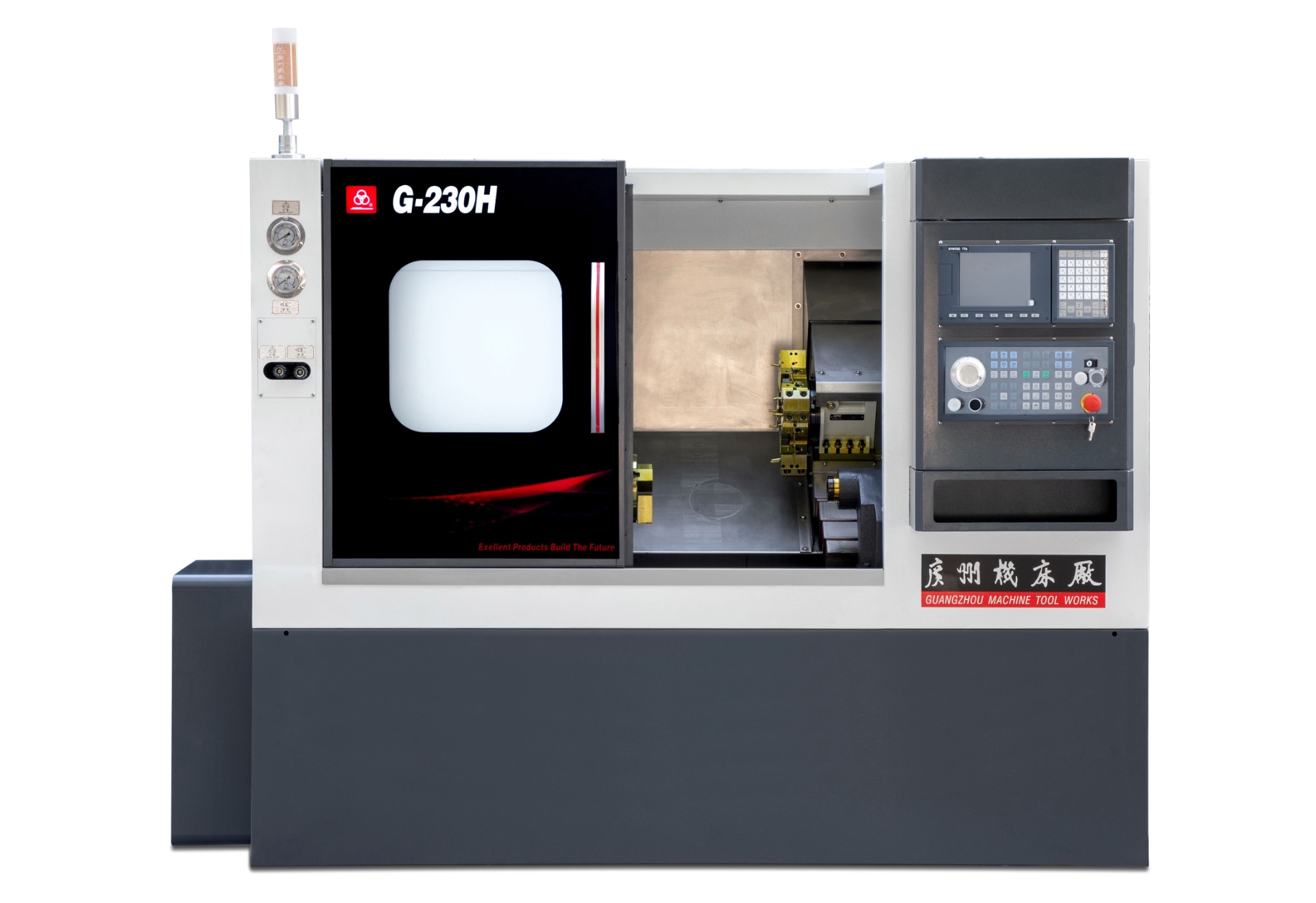

G-230系列开云（中国）是我司参考国外先进技术而设计的成熟产品，开云（中国）采用35°倾斜整体铸造成形床身和简练铆焊全防护的一体化布局，整机结构紧凑、外形美观宜人、性能稳定可靠、具有优良的刚性及吸震性，可保证高精度切削，同时排屑流畅、上下料方便，便于操作。开云（中国）标配广数980TDi系统，可选配发那科、西门子、新代等数控系统。
适用行业：
广泛应用于空调行业、水暧器材、医疗行业、音响器材、汽车行业、电机行业等等。
产品特点：
1）开云（中国）导轨和滑鞍导轨都采用直线导轨，以使开云（中国）有较高的精度保持性。
2）标配采用八工位伺服回转刀塔，刀架可正反向旋转最近路径换刀，换刀速度快、定位刚性好、重复定位精度高。
3）采用高精度主轴轴承组且经精密装配和动平衡测试的主轴单元，保证主轴精度高、噪声低、刚性强，可实现无级调速及恒速切削，启动及停止迅速。
4）各润滑点采用强制自动润滑装置，进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
技术规格：
项 目 | 单位 | G-230H | 备注 | |
工 作范 围 | 最大回转直径 | mm | Φ440 | |
最大盘类加工直径 | mm | Φ300 | ||
过床鞍最大加工直径 | mm | Φ230 | ||
最大加工长度 | mm | 320 | ||
床鞍与水平倾斜度 | 度 | 35° | ||
主轴 | 主轴电机 | kw | 5.5/7.5(连续/30分钟） | |
主轴轴端 | A2-5 | |||
主轴通孔直径 | mm | Φ56 | ||
最高转速 | r/min | 4000 | ||
精 度 | mm | 径向跳动≤0.008，轴向窜动≤0.005 | ||
坐标轴 | X轴最大行程 | mm | 165 | |
Z轴最大行程 | mm | 350 | ||
X轴伺服单元 | 8Nm,3000r/min | |||
Z轴伺服单元 | 8Nm,3000r/min | |||
X轴最大速度 | m/min | 24 | ||
Z轴最大速度 | m/min | 24 | ||
定位精度 | mm | X±0.006,Z±0.011 | ||
重复定位精度 | mm | X±0.003,Z±0.003 | ||
刀 架 | 刀架型式 | 伺服刀架 | ||
刀位数 | 工位 | 8 | ||
外径、端面刀柄规格 | mm | 20X20 | ||
内孔刀座直径 | mm | Φ25 | ||
夹 紧装 置 | 卡 盘 | 6"三爪中空液压卡盘 | ||
油 缸 | 中空回转油缸 | |||
液 压尾 座 | 顶尖套最大行程 | mm | 80 | |
尾座最大行程 | mm | 300 | ||
顶尖套锥度 | MT4 | |||
液 压系 统 | 油箱容量 | L | 40 | |
液压泵压力 | MPa | 15-35 | ||
排屑 | 自动排屑机（选配） | 链板式除屑输送机及接屑车 | ||
其 它 | 开云（中国）总电容量 | kw | 12 | |
外形尺寸：长X宽X高 | mm | 2350X1400X1800 | ||
净 重 | kg | 2300 |
