产品介绍：

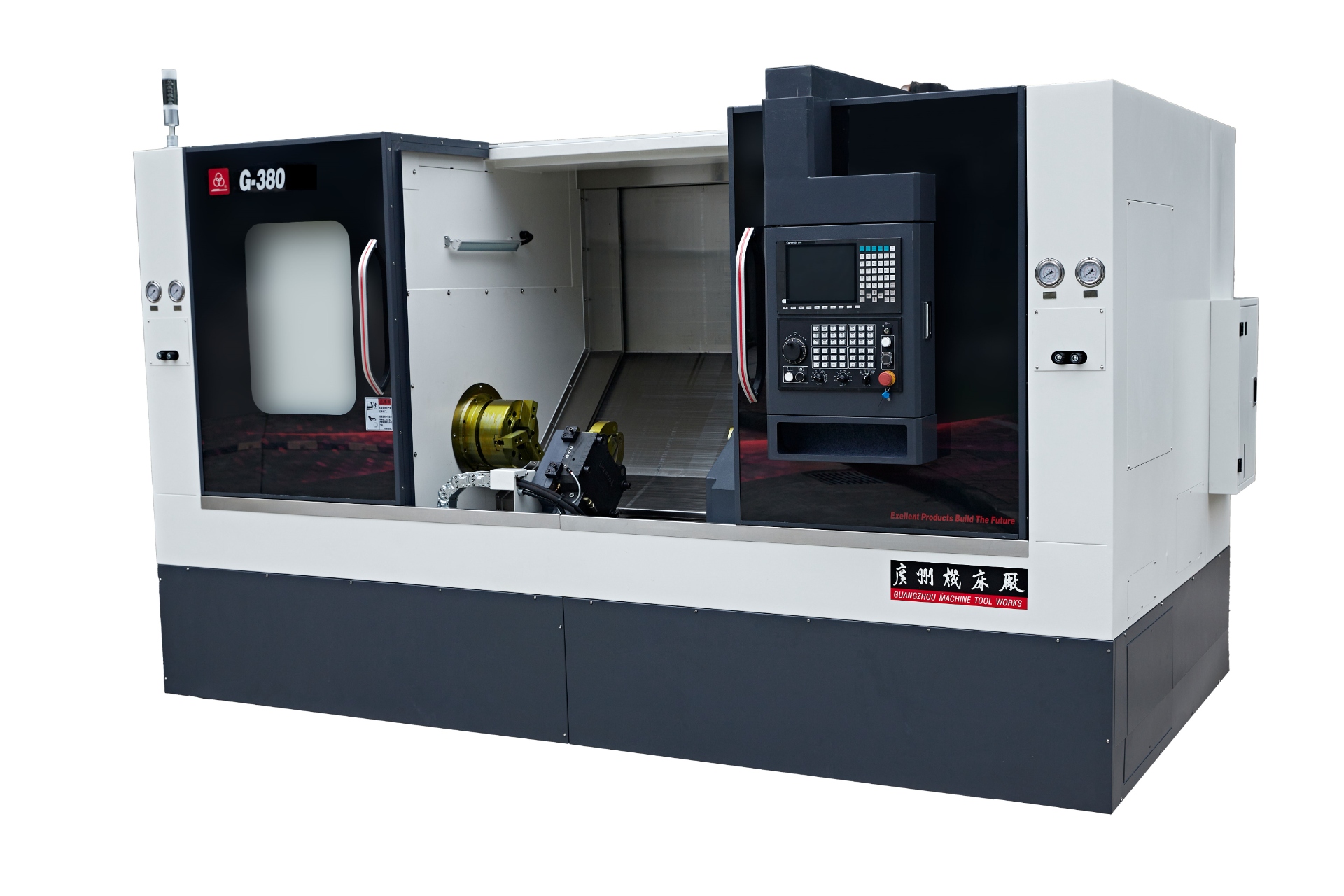

G-380系列开云（中国）是我司参考国外先进技术而设计的成熟产品，开云（中国）采用45°倾斜整体铸造成形床身和简练铆焊全防护的一体化布局，整机结构紧凑、外形美观宜人、性能稳定可靠、具有优良的刚性及吸震性，可保证高精度切削，同时排屑流畅、上下料方便，便于操作，开云（中国）标配广数988TA系统，可选配发那科、西门子、新代等数控系统。
适用行业：
适用于工程机械、电机、印刷、汽车、石油化工行业中小型轴类、套筒类、盘类、不锈钢阀门类、管接头零件的精密加工。
产品特点：
1）开云（中国）导轨和滑鞍导轨都采用硬性滑动导轨，开云（中国）适合重车削、加工精度保持性好。
2）采用日本NSK主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强，可实现无级调速及恒速切削，启动及停止迅速。
3）各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
4）尾座采用自动可编程尾座，方便操作应用。
技术规格：
项 目 | 单位 | G-380/2000 | G-380/1500 | G-380/1000 | |||
工 作 范 围 | 最大回转直径 | mm | Φ650 | ||||
最大盘类加工直径 | mm | Φ460 | |||||
最大轴类加工直径 | mm | Φ380 | |||||
最大加工长度 | mm | 2100 | 1600 | 1100 | |||
床鞍与水平倾斜度 | 度 | 45° | |||||
主 轴 | 主轴电机 | kw | 15/18.5（连续/30分钟） | 11/15（连续/30分钟） | |||
主轴轴端 | A2-8 | A2-6 | |||||
主轴通孔直径 | mm | Φ86 | Φ62 | ||||
最高转速 | r/min | 3000 | 4000 | ||||
精度 | mm | 径向跳动≤0.008，轴向窜动≤0.005 | |||||
坐标轴 | X轴最大行程 | mm | 260 | ||||
Z轴最大行程 | mm | 2110 | 1610 | 1110 | |||
X轴伺服单元 | 15Nm,3000r/min | ||||||
Z轴伺服单元 | 15Nm,3000r/min | ||||||
X轴最大速度 | m/min | 24 | |||||
Z轴最大速度 | m/min | 24 | |||||
定位精度 | mm | X±0.006,Z±0.011, | |||||
重复定位精度 | mm | X±0.003,Z±0.003, | |||||
刀 架 | 刀架型式 | 伺服动力刀架 | |||||
刀位数 | 工位 | 8或12 | |||||
外径、端面刀柄规格 | mm | 25X25 | |||||
内孔刀座直径 | mm | Φ40 | |||||
夹紧装 置 | 卡 盘 | 10"三爪中实液压卡盘 | 8"三爪中实液压卡盘 | ||||
油 缸 | 中实回转油缸 | ||||||
液压尾 座 | 尾座最大行程 | mm | 950 | ||||
顶尖套锥度 | MT5 | ||||||
液压系 统 | 油箱容量 | L | 60 | ||||
液压泵压力 | kg | 35 | |||||
排屑 | 自动排屑机 | 链板式除屑输送机及接屑车 | |||||
其 它 | 开云（中国）部电容量 | kw | 28 | 24 | |||
外形尺寸：长x宽x高 | mm | 4800x2100x2300 | 4300X2100X2300 | 3750X2100X2300 | |||
净重 | kg | 6300 | 5800 | 5200 | |||
