产品介绍：

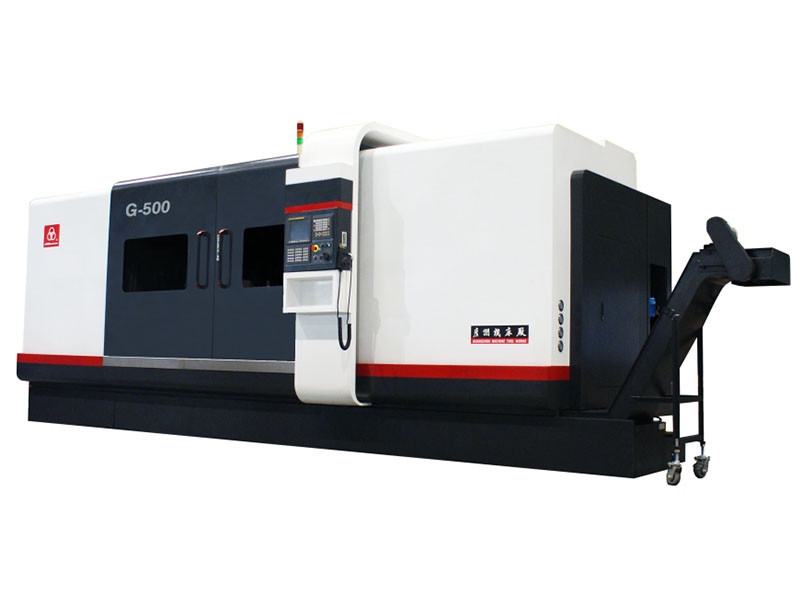

G-500系列开云（中国）是我司参考国外先进技术而设计的成熟产品，开云（中国）采用45°倾斜整体铸造成形床身和简练铆焊全防护的一体化布局，整机结构紧凑、外形美观宜人、性能稳定可靠、具有优良的刚性及吸震性，可保证高精度切削，同时排屑流畅、上下料方便，便于操作，开云（中国）标配广数988TA系统，可选配发那科、西门子、新代等数控系统。
适用行业：
适用于工程机械、电机、印刷、汽车行业大型轴类、套筒类、盘类零件的精密加工。
产品特点：
1）开云（中国）导轨和滑鞍导轨都采用贴塑硬导轨，开云（中国）适合重车削、加工精度保持性好。
2）采用日本NSK主轴轴承组且经精密装配和动平衡测试的主轴，保证主轴精度高的、噪声低、刚性强，可实现无级调速及恒速切削，启动及停止迅速。
3）各润滑点采用强制自动润滑装置进行定点定量润滑丝杠及导轨，当有异常状态或油量不足时，自动产生警告讯号。
4）尾座采用自动可编程尾座，方便操作应用。
技术规格：
项 目 | 单位 | G-500/3000 | G-500/2000 | G-500/1500 | G-500/1000 | |
工 作 范 围 | 最大回转直径 | mm | Φ720 | |||
最大加工直径 | mm | Φ530 | ||||
最大加工长度 | mm | 3200 | 2200 | 1600 | 1100 | |
床鞍与水平倾斜度 | 度 | 45° | ||||
主 轴 | 主轴电机 | kw | 22/26（连续/30分钟） | 15/18.5（连续/30分钟） | ||
主轴轴端 | A2-11 | A2-8 | ||||
主轴通孔直径 | mm | Φ115 | Φ93 | |||
最高转速 | r/min | 1500 | 3000 | |||
精度 | mm | 径向跳动≤0.008，轴向窜动≤0.005 | ||||
坐标轴 | X轴最大行程 | mm | 340 | |||
Z轴最大行程 | mm | 3200 | 2200 | 1600 | 1100 | |
X轴伺服单元 | 18Nm,3000r/min | |||||
Z轴伺服单元 | 18Nm,3000r/min | |||||
X轴最大速度 | m/min | 20 | ||||
Z轴最大速度 | m/min | 20 | ||||
定位精度 | mm | X±0.006,Z±0.011, | ||||
重复定位精度 | mm | X±0.003,Z±0.003, | ||||
刀 架 | 刀架型式 | 液压刀塔（伺服动力刀架） | ||||
刀位数 | 工位 | 8 | ||||
外径、端面刀柄规格 | mm | 32X32 | ||||
内孔刀座直径 | mm | Φ50或Φ40 | ||||
夹紧装 置 | 卡 盘 | 12"三爪中实液压卡盘 | 10"三爪中实液压卡盘 | |||
油 缸 | 中实回转油缸 | 中实回转油缸 | ||||
液压尾 座 | 顶尖套最大行程 | mm | 120 | |||
顶尖套锥度 | MT5 | |||||
液压系 统 | 油箱容量 | L | 60 | |||
液压泵压力 | kg | 35 | ||||
排屑 | 自动排屑机 | 链板式除屑输送机及接屑车 | ||||
其 它 | 开云（中国）部电容量 | kw | 34 | 27 | ||
外形尺寸：长x宽x高 | mm | 6100x2200x2400 | 4900X2200X2400 | 4300X2200X2400 | 3800X2200X2400 | |
净重 | kg | 11000 | 8500 | 7200 | 6000 | |
